自己動手DIY空氣凈化器&FFU新風一體機
1、工業設備
上帖中提到了FFU層流罩 并說這是一種工業用設備 用于無塵車間 很多同學被車間兩個字嚇到了

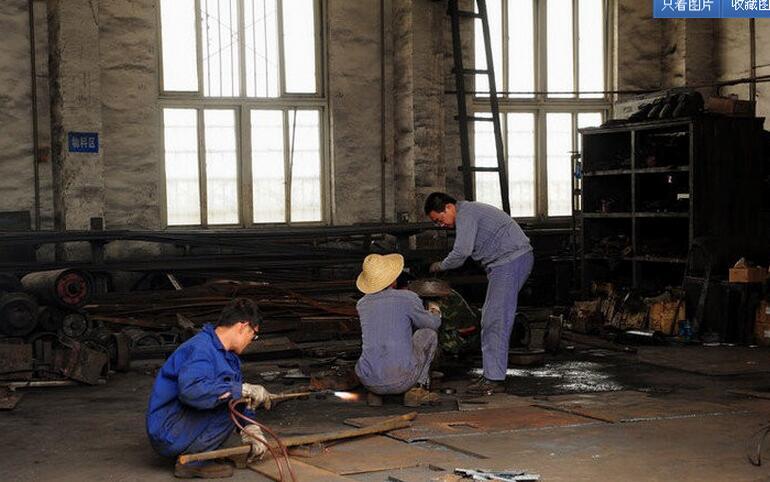

他們覺得車間是這樣的
或者是這樣的
紛紛說尼瑪家里 怎么能用車間的破爛貨呢！

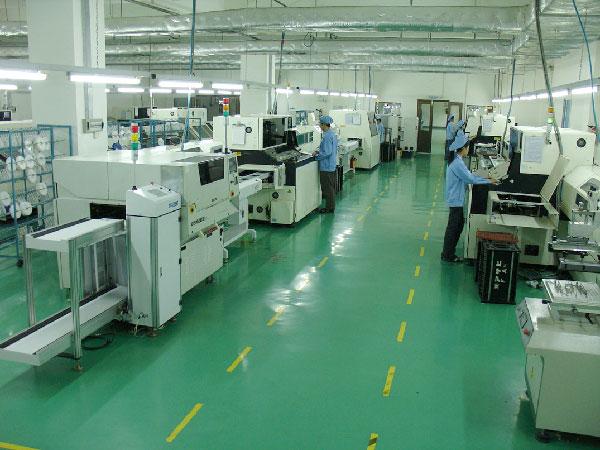

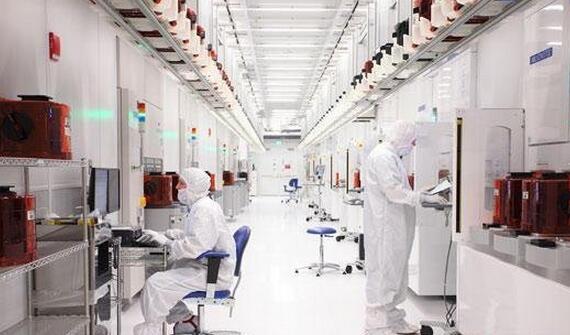

但是 我說的車間 是這樣的無塵車間
是這樣的潔凈車間
2、PM2.5顆粒物：
國內現行空氣質量標準在100微克以下是良 50微克以下是優。
世衛組織認為只有10微克以下才不會影響健康！
至于你們信國標還是信世衛組織 自己看著辦
反正10以下甚至更低 是我的目標
3、DYLOS檢測儀讀數的意思
我上一個FFU帖子中展示了幾次讀數為0的檢測結果 有同學表示這種讀數沒有意義 那么 我就來詳細說一下
在寫這個帖子的時候 我家陽臺上讀數是7xxx 換算成pm2.5大約是42微克 按照國家標準算是優質
不知道有沒有人深究過 這個7xxx的讀數意味著什么？
意思是每0.01立方英尺空氣中 0.5微米顆粒物數量是7xxx顆
0.01立方英尺=283毫升 給個參照 一罐可樂是350毫升
換算一下 如果0.01立方英尺的空氣里面0.5微米顆粒物數量有7000顆 那么一立方米空氣中是多少呢？
是7000X3500=24500000顆
呵呵 是不是有點驚悚
FFU讀數0 意思就是一顆都沒有！
還會有人說讀數是0的空氣沒有意義嗎？
抱歉讓你們知道這些了 很多時候無知是一種幸福。。。
4、工業空氣凈化標準和家用標準（這里的家用泛指PM2.5這個標準）的差別
嚴謹一點說 兩者無法做精確對比 因為工業標準是計顆粒物數的 家用標準是計顆粒物重的
pm2.5我們都耳熟能詳 不做解釋了
工業標準大家可能不熟 依據美國聯邦政府頒布的標準[Federal Standard (FS) 209E, 1992]，將無塵車間分為六級。
分別是1級、10級、100級、1000級、10000級、100000級
更多可以參考：潔凈度等級標準
先從最次的十萬級說起 這種標準通常見與食品廠等要求不太高的環境
十萬級什么意思呢 意思就是每立方米的空氣中0.5微米顆粒物不超過3500000顆 我陽臺上的優質空氣質量超過這工業上最次空氣等級的八倍
萬級又什么意思呢 意思就是每立方米的空氣中0.5微米顆粒物不超過350000顆 350000除以3500等于0.01立方英尺顆粒物數量也就是DYLOS讀數 多少呢？100！換算成PM2.5大概是多少呢？
萬級以上的 空氣我就不繼續說了 相信你已經知道家用標準VS工業標準就是幼兒園小班VS博士班了
好了 對于空氣 大家有個基本認知了 現在讓大家對我有個基本認知
發個圖片震樓 歡迎不服的來戰

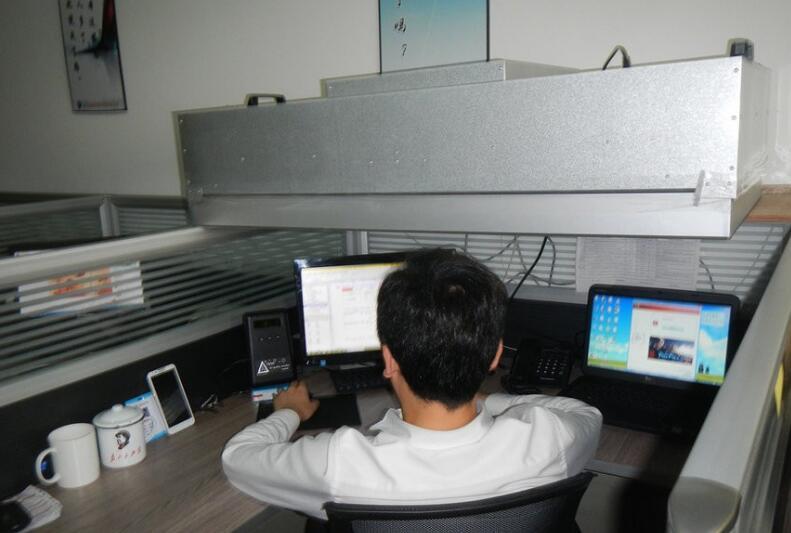

這是我的工作臺
對我來說 PM2.5太小兒科了 我關注PM1和PM0.5 (也想關注PM0.3 尼瑪哈希的粒子計數器網上價格都要四萬多太貴了買不起)
FFU出風口空氣0.5μm顆粒物為0 我工作臺上的顆粒物讀數就不發出來拉仇恨了
廢話了不少 開始進入主題
開始動手DIY－FFU新風系統
第一次看到FFU每小時吐出一千二百立方0.5微米顆粒物為0的空氣時 就想過把這個東西裝在窗上當新風 但又覺得工程量大就放棄了
后來想到了一個簡易方案 就是買一個小號FFU 在陽臺落地窗玻璃上掏一個FFu一樣大小的洞 然后把它嵌進去 獲得了LD的同意之后 開始開工了
聯系FFU商家(m.aisuo365.com)定了一臺小號FFU 比先前裝輪子上的FFU小一倍 575*575的 風量也小了一倍 只有五百立方 價格1000多 哎 相比1175那款 是不是很沒性價比也
沒法 就這小號FFU的 問了N家 就沒有低于1000的！
幾天之后物流送上門來了 運費比大的便宜一點 148元 哎。。。

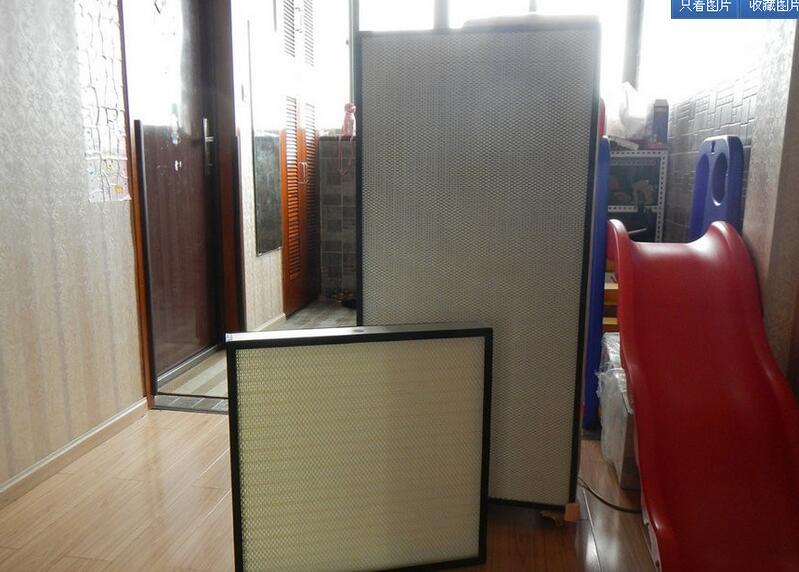

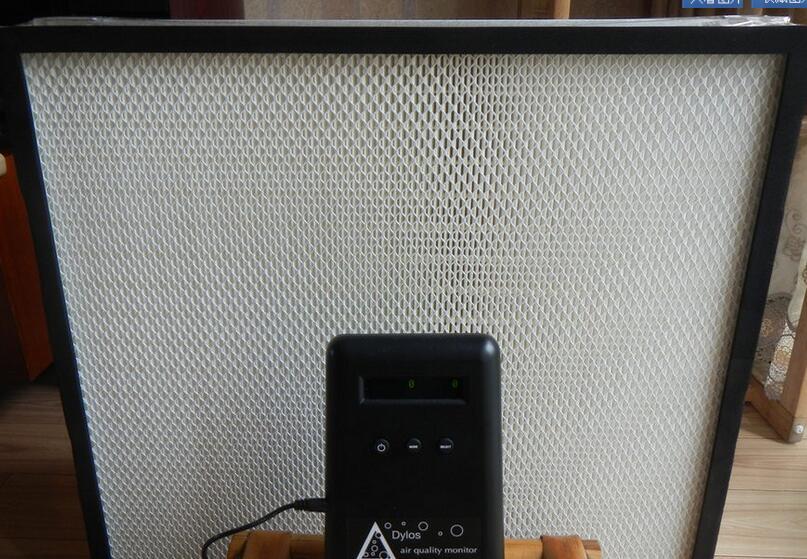

上圖對比一下
一樣的 出風口也是雙0
這期間 又研究了一下無塵車間新風系統 尤其是無塵車間進氣端常用的中效過濾器或是亞高效的袋式過濾器。
研究了一下最高級別的F9中效袋式過濾器， 發現參數也很漂亮 0.5微米顆粒物單次過濾效率是95-98% 而且 風阻比高效過濾器小得多 意味著我那個小號的FFU裝高效過濾器風量只有五百立方 而裝上過濾袋就能達到更高的進氣量
在高效過濾器群里面找到一家生產過濾袋的廠家 定做了一個符合小號FFU規格的F9級中效袋式過濾器 廠家承諾在使用粗濾的情況下袋子壽命半年以上 價格嘛。。。包郵100元多點

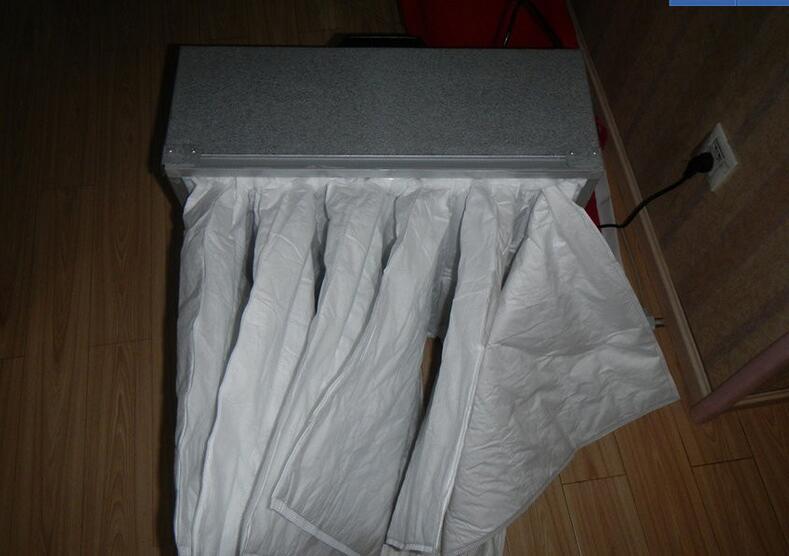

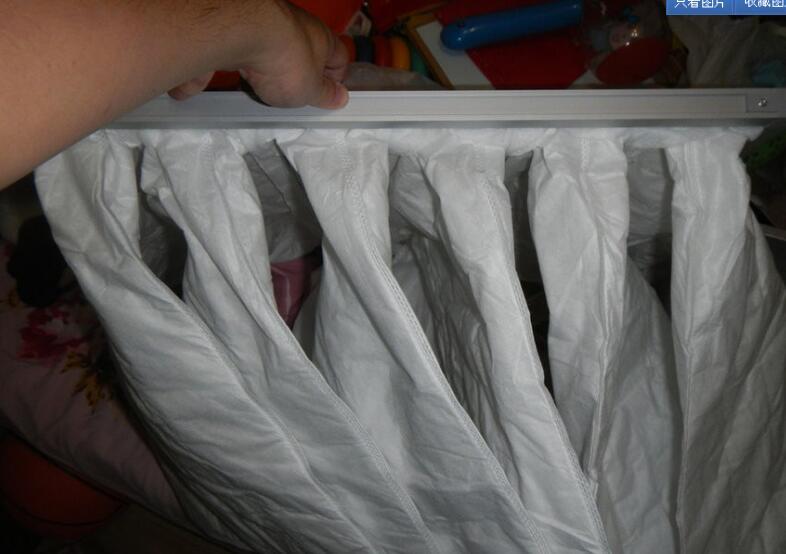

收到貨是這樣的
還是用膠帶固定在FFU上
插電試用 確實風阻很小啊 FFU最大檔都把袋子吹不脹 開機的時候還得用手理一下

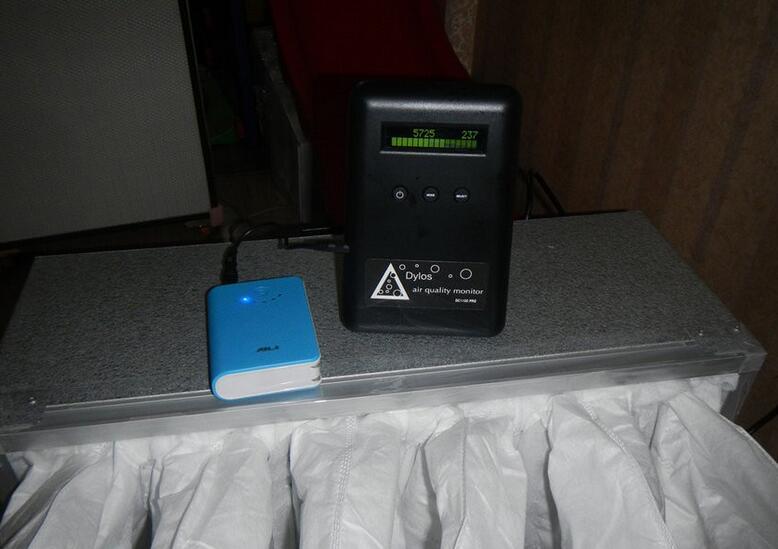

上檢測儀 環境顆粒物是

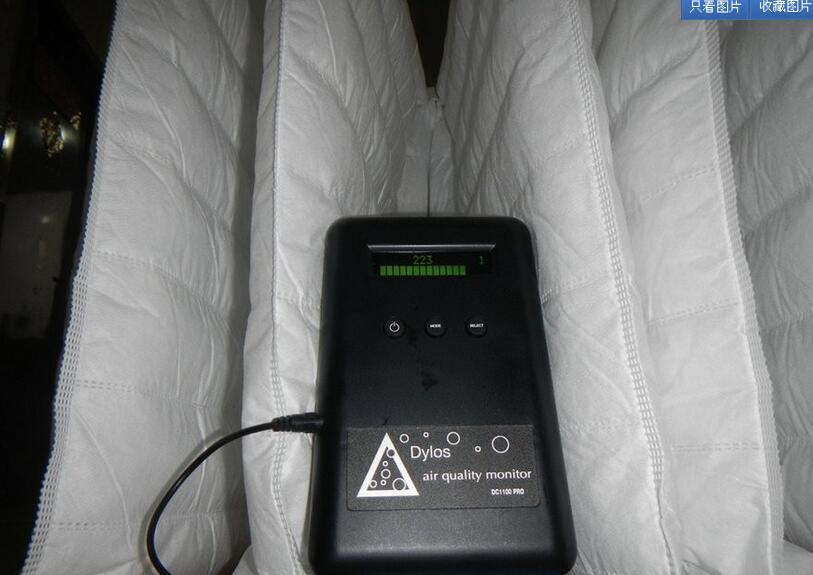

袋邊顆粒物是
算一下單次效率在96%左右 工業上的貨色真是實在啊 說多少 就多少
好了 效果達到 開工！

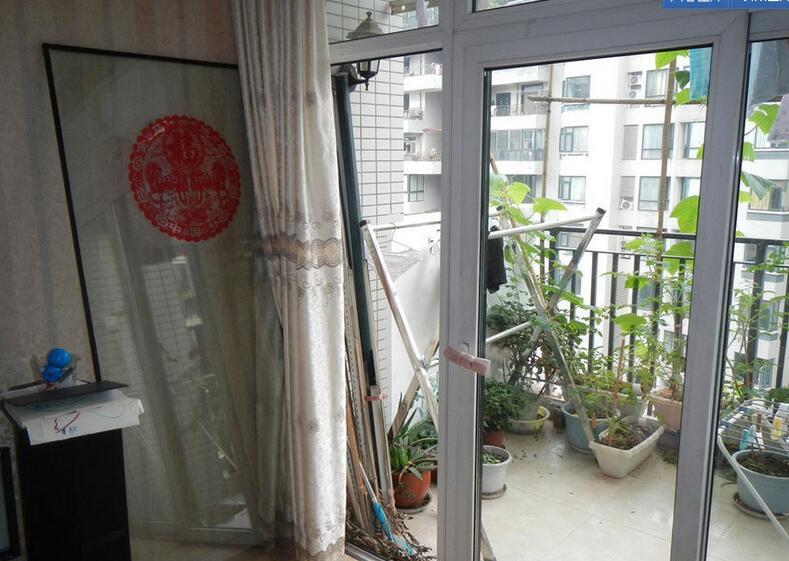

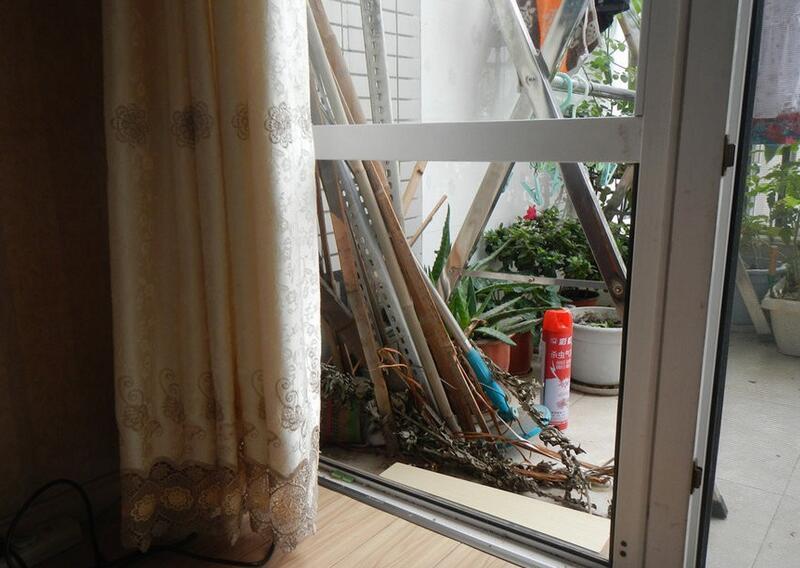

換玻璃這些我可是不會的 找人來拆下了落地窗上的玻璃
留出了FFU的位置 重新劃了一扇

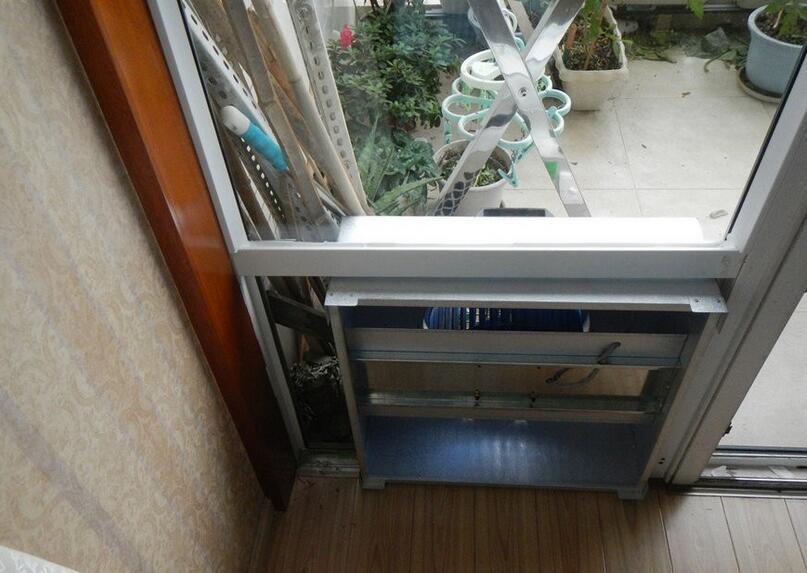

把FFU嵌進去 機身大部分在陽臺上

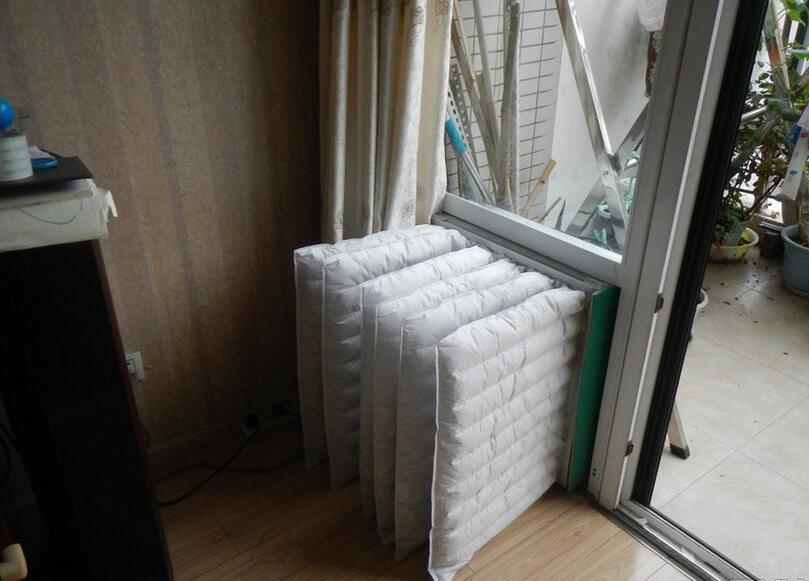

邊緣用泡沫擋了一下 裝上袋子 可以開機了

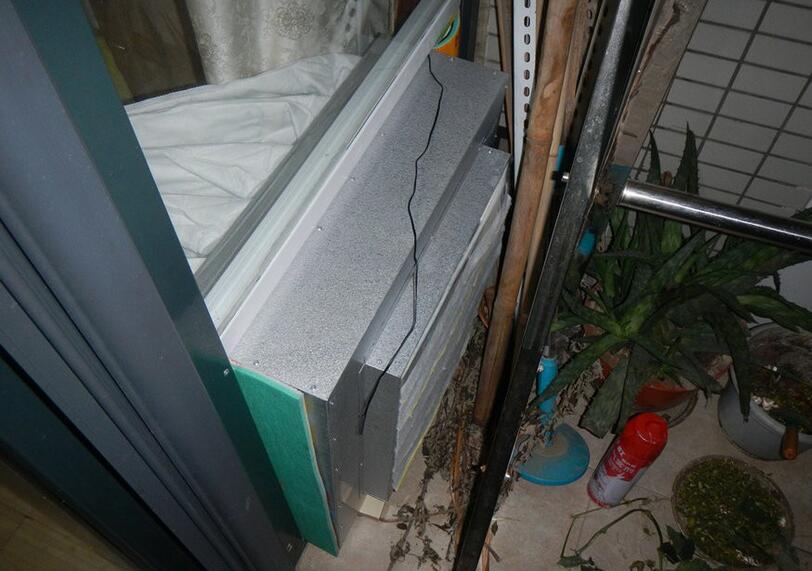

從外邊看的樣子 進氣口的位置貼了一個拆解的袋子做粗濾 上邊那條線是溫度傳感器

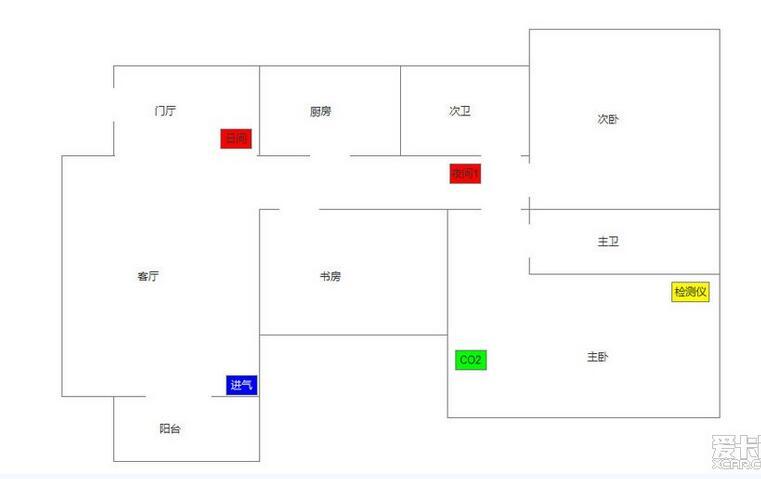

這里發一個我房子的戶型圖 隨便劃的 只起實例作用 不要糾結比例 反正總面積是125 套內100左右 主臥19.5。
紅色區域是我大FFU白天和夜間擺放的位置
藍色是小FFU新風安放位置
黃色是我床頭柜 檢測儀位置
綠色是二氧化碳檢測儀位置
上一個新武器!

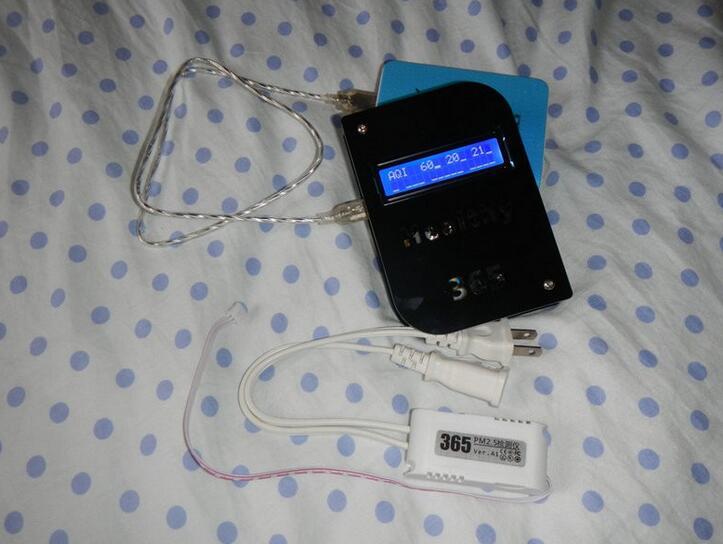

這是空氣凈化器DIY群牛人365同學DIY的365空氣檢測儀 可以檢測1微米顆粒物 擴展功能強大 相比DYLOS最牛的一點是 可外接繼電器通過預先設置的空氣質量數據 讓檢測儀來控制FFU的開機和關機 空氣差了自動開FFU 空氣好了自動關 全自動無人值守 節約環保 價格399 相當于水貨DYLOS檢測儀價格的五分之一 想要買的可以找他報我的字號 說是我小弟
也許他會給你包郵 另外他還在DIY甲醛檢測儀 不過這個還沒完工 我都在排隊等著用

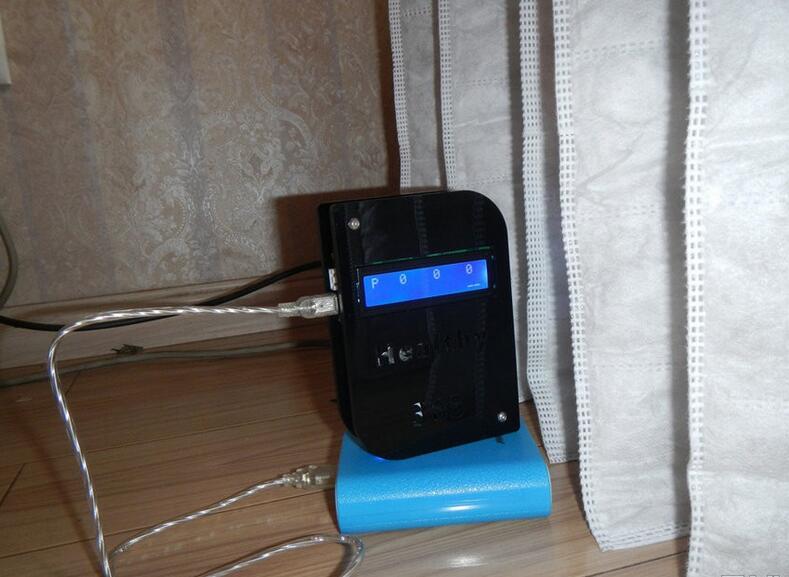

用365空氣檢測儀來測一下袋子的效果 恩 可以看到 F9級的過濾袋對一微米顆粒物的過濾效果是100% 八十多的袋子 這種效果 堪稱完美啊！

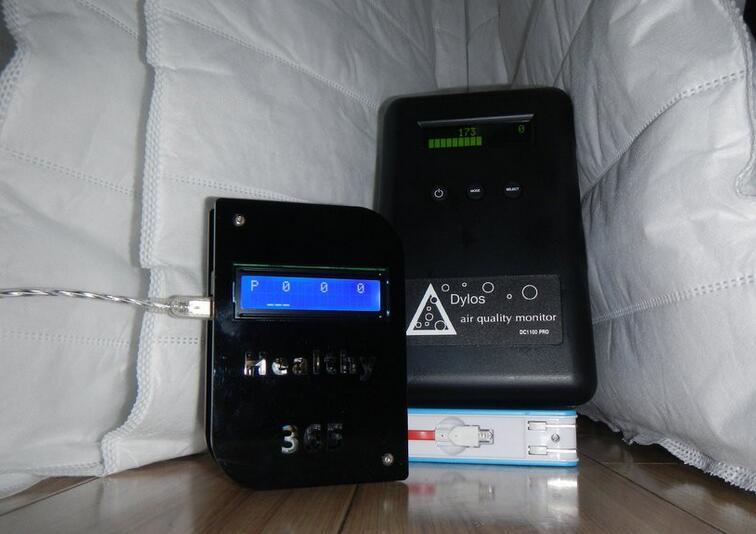

再上一個365空氣檢測儀和DYLOS對比圖

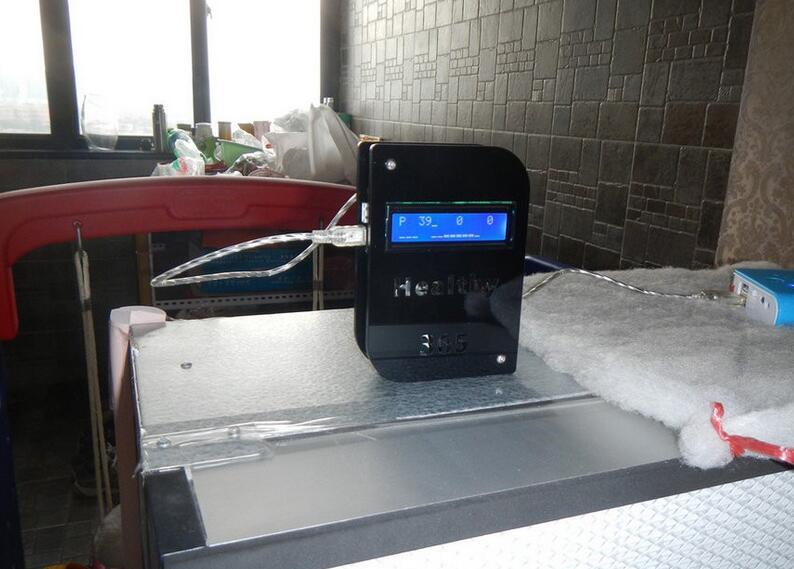

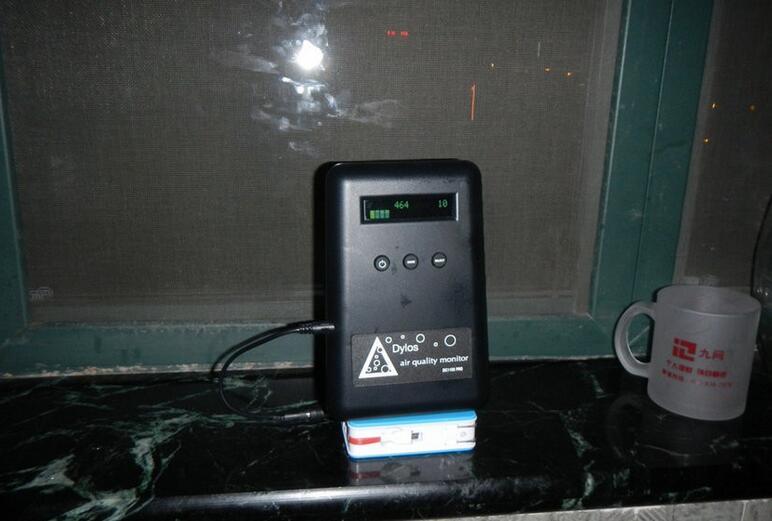

當然了 測量最遠端 才是我的風格 免得總有人以為我說好的東西只能凈化周圍兩米距離 先看看袋口數據再看看我在客廳另外一端的入戶陽臺窗戶上的讀數 注意 測試新風的時候 我可是關了FFU的哦！
凈化效果沒話說了 就下來說說有些同學會擔心的氣流走向

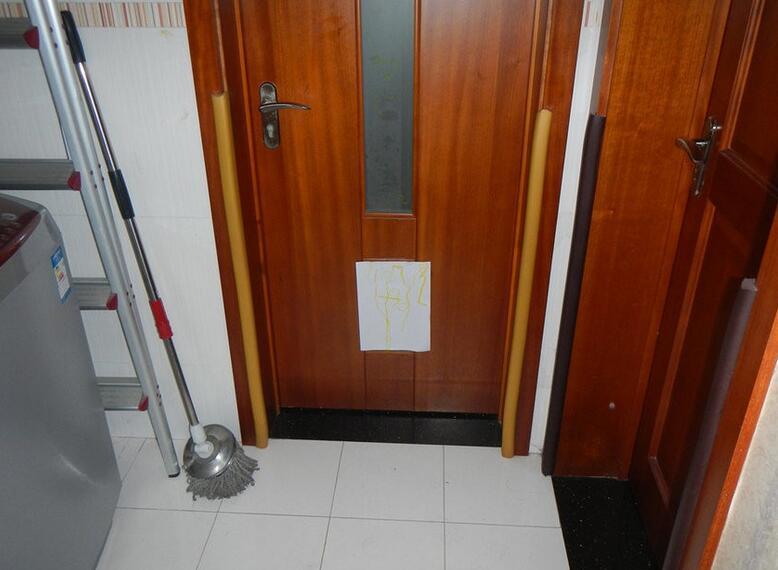

正壓新風 要處理一下家里漏風的地方免得壓力損失 因為廁所窗戶是不關的 所以把廁所的門處理了一下 掛了一張紙上去 正壓作用下 這張紙牢牢擋在廁所門的百葉通風口
然后關上所有的窗戶
關上臥室的門 從門縫能感到明顯的風進來 擔心氣流走向的同學請再看看我的戶型圖 看看臥室的位置 當然了 最后還是用數據說話 不用新風且關閉臥室門窗的情況下兩個人睡一晚上 放在地板上測二氧化碳讀數大概是2500ppm以上 這個我以前測量過很多次了

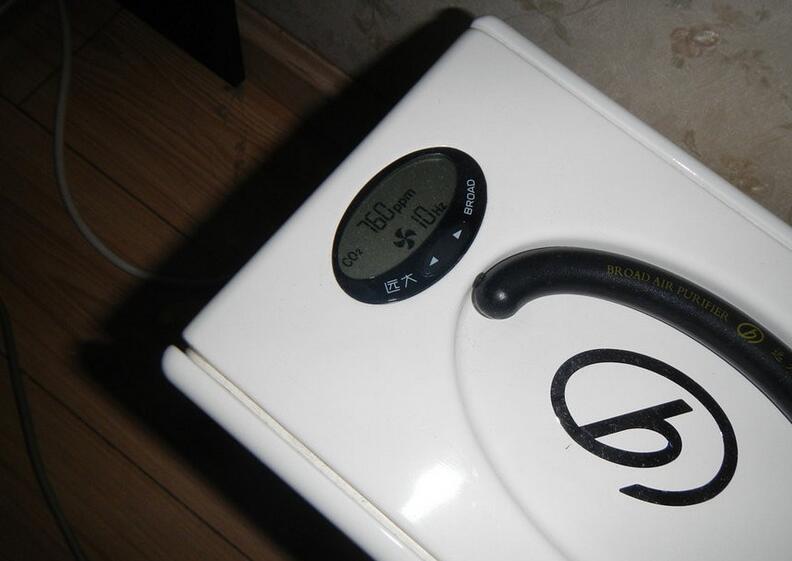

有了新風之后 也是關閉臥室門窗 靠門縫進來的新風 第二天早上實測數據
恩 是760ppm 熟悉二氧化碳同學一定知道這個讀數的意義 不熟悉的同學自己去百度 別問我！
新風問題是解決了 但是這套系統還是有點瑕疵 沒有冷熱交換系統 夏天熱風會進入室內影響舒適感 冬天成都3-5度的氣溫也很煩人 聊以自慰 空調可以解決這個問題

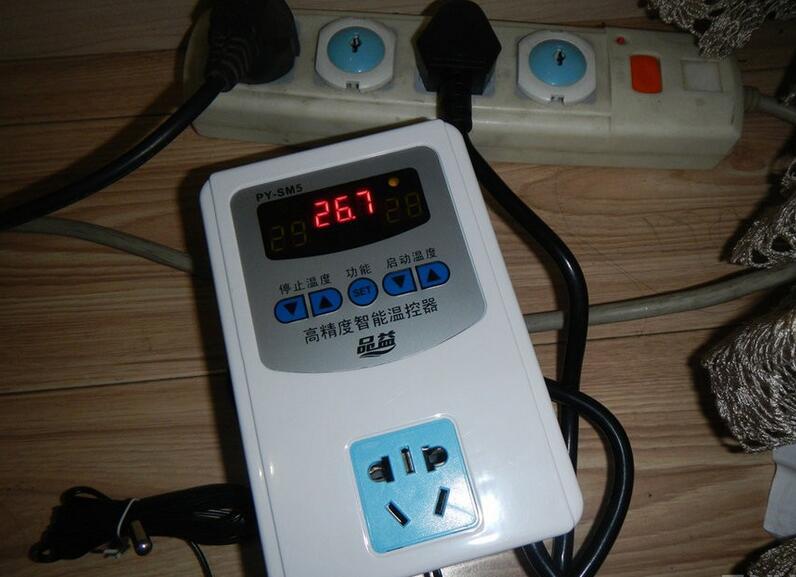

接下來 還是要給我的DIY新風凈化器增加一點科技含量 恩 配上一個溫控開關 室外氣溫超過29度 新風自動關機 不抽熱風進來 到了晚上氣溫低了 低于26度 自動開機 外邊涼風進
來 嘿嘿 家里基本上不用空調開通宵了
冬天重新設置成低溫關機就好了 如果長時間高溫 或是低溫 還可以設置成定時開關機 保證任何情況下都會有新風進來
恩 如果天氣一直很熱或是很冷 新風進來的比較少 室內顆粒物多了怎么辦呢？
365檢測儀再次登場 連接上FFU 設置好PM2.5讀數超過10微克365空氣檢測儀自動控制繼電器讓FFU開機 低于5微克自動關機就可以了
結束本帖之前 說一個我不在乎 但是很多同學在乎的東西 甲醛！
就我目前的認知來說 一切除甲醛的玩意兒都是商家的騙局！
唯一可行的辦法就是通風！
我的小號FFU新風系統肉測風量每小時有一千立方左右 理論上每小時可以把我125平方米房子的空氣換三次 這種風量足以搞定家具中緩釋的甲醛 恩 目前我的這條斷言沒有檢測數據支持 365同學DIY的甲醛檢測儀還在制作中 我拿到測試版甲醛檢測儀之后會來補充這個數據
至此 我的新風系統顯擺貼就完工了 歡迎其他同學繼續包裝美化！
匯報一下花費
小號FFU 價格1000 運費148
定做F9級別過濾袋 含運費100
改落地窗 價格260
總共花費在1508 不管新房子還是老房子 不在墻上打洞布管 輕輕松松一步搞定新風和空氣凈化！
上個FFU空氣凈化器帖子發出去 雖然再三說不發購買鏈接 還是有六十多個當爹媽的同學私信我問購買鏈接 。。。
這次給想要跟風又有選擇困難癥的同學留下多一點購買線索 （可以加下微信號13570963007）
F9空氣過濾袋 因為是直接找廠家定做的,比如www.rfilter.com之類的。 全文by-完美理想
